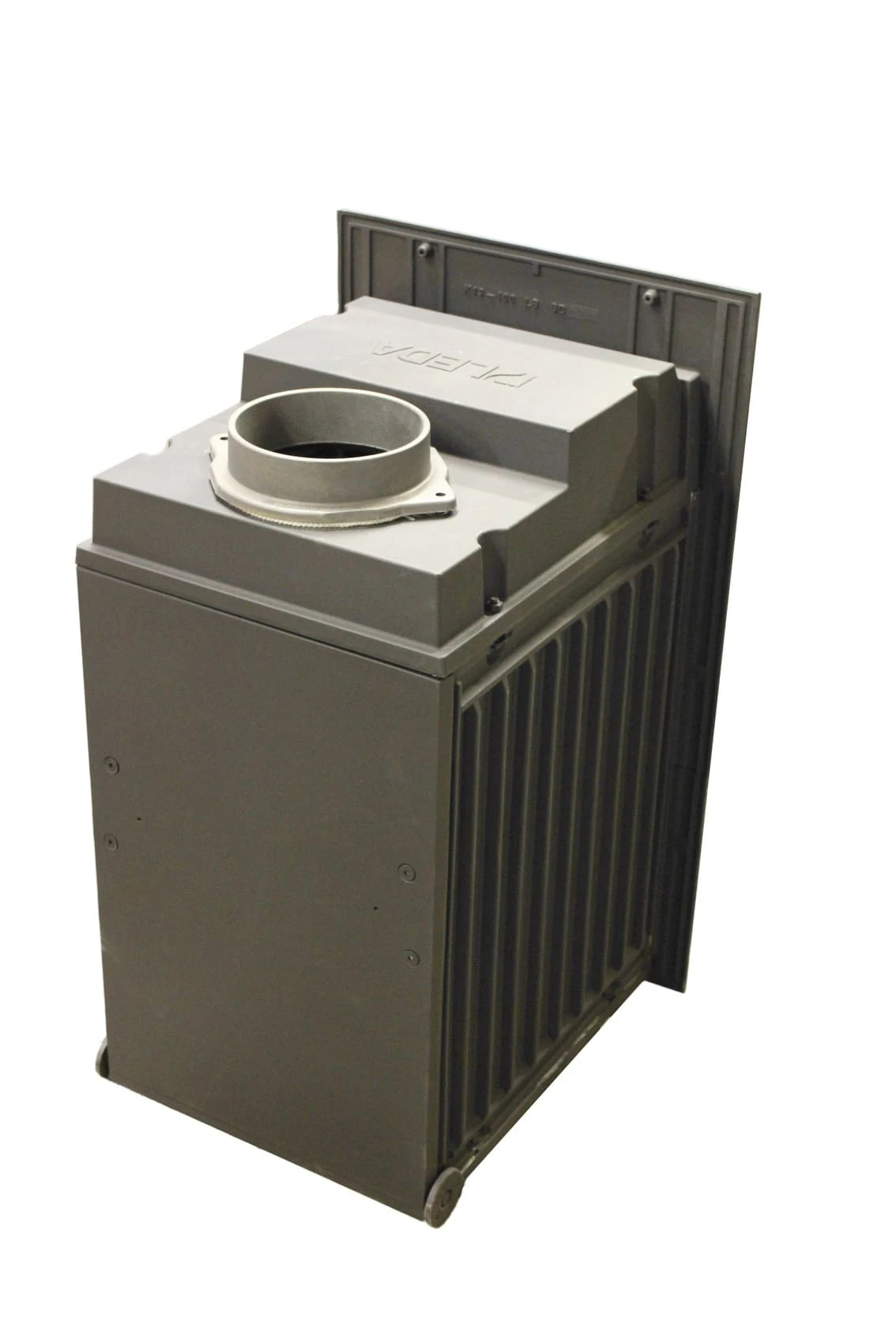

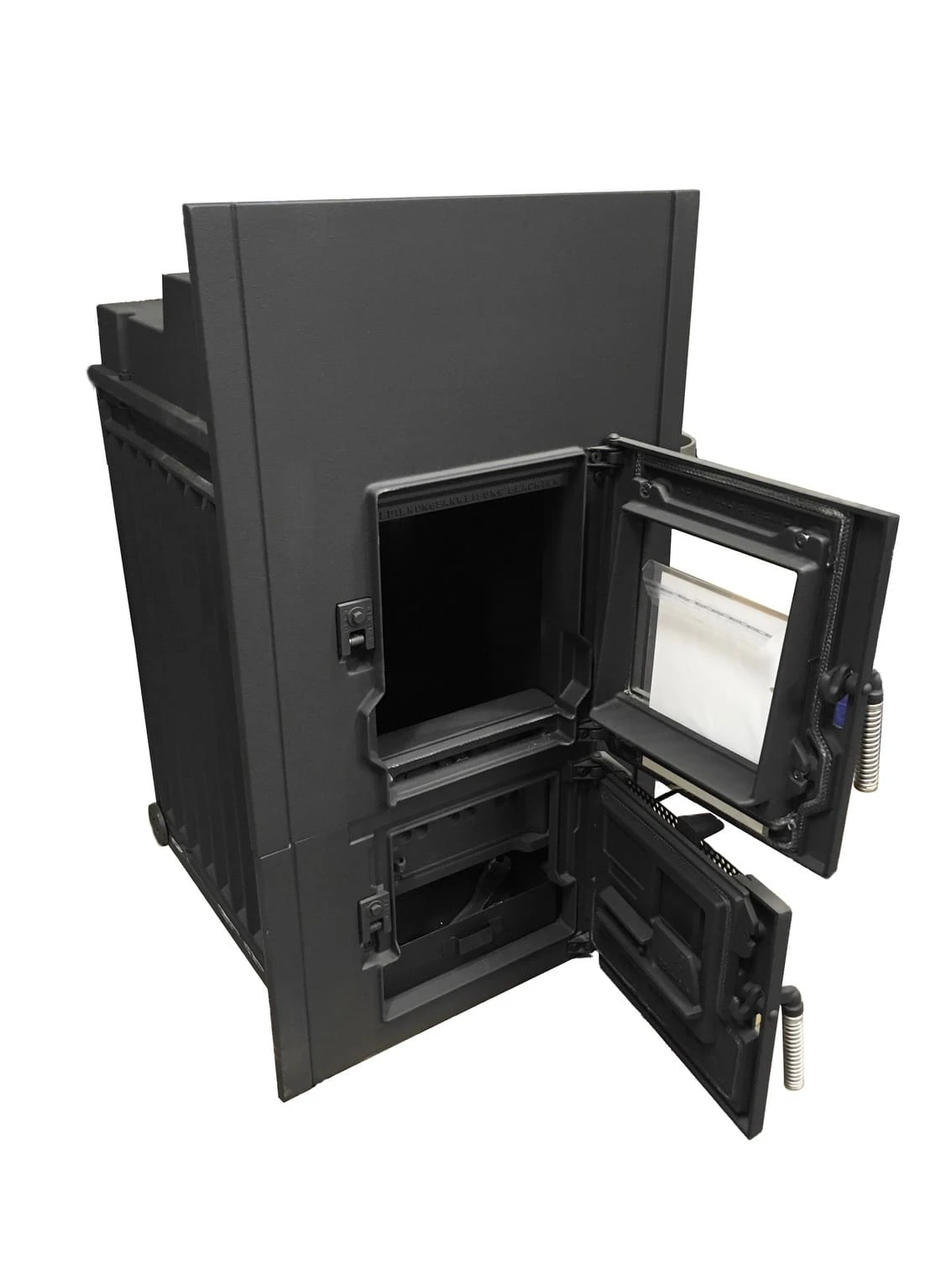

Kachelofeneinsatz LEDA Rubin K19

Der Kachelofeneinsatz Rubin K19 des deutschen Traditionsunternehmens LEDA überzeugt mit besten Eigenschaften hinsichtlich Qualität und Brennverhalten sowie Energieeffizienz. Es handelt sich um ein Produkt in Premium-Qualität geeignet für den Betrieb in bestehenden sowie neu errichteten Warmluftkachelöfen mit Nachheizflächen oder Nachheizkästen, für Kachelöfen über 2 Geschosse und Hypokaustenanlagen. Der Rubin K19 kann wahlweise als reine Holzfeuerungsanlage sowie, nach Ausrüstung mit der passenden Rosteinrichtung (nicht im Lieferumfang), im Mischbrand mit Holz und Kohle betrieben werden. Die Länge der Holzscheite darf aufgrund der Abmessungen des Feuerraumes bis zu 50 cm betragen. Die optional erhältlichen Anbauleisten für die Frontplatte ermöglichen eine Eignung für viele bestehende Kachelofenbauten und deren Heizeinsatzöffnung.
Der Kachelofeneinsatz Rubin K19 ist als Grundversion oder mit Anbauleiste für eine erweiterte Frontplattengröße bei Kaminprofi24 erhältlich.

Merkmale



Nennwärmeleistung	11 kW
Wirkungsgrad	≥ 80 %
Energieeffizienzklasse	A+

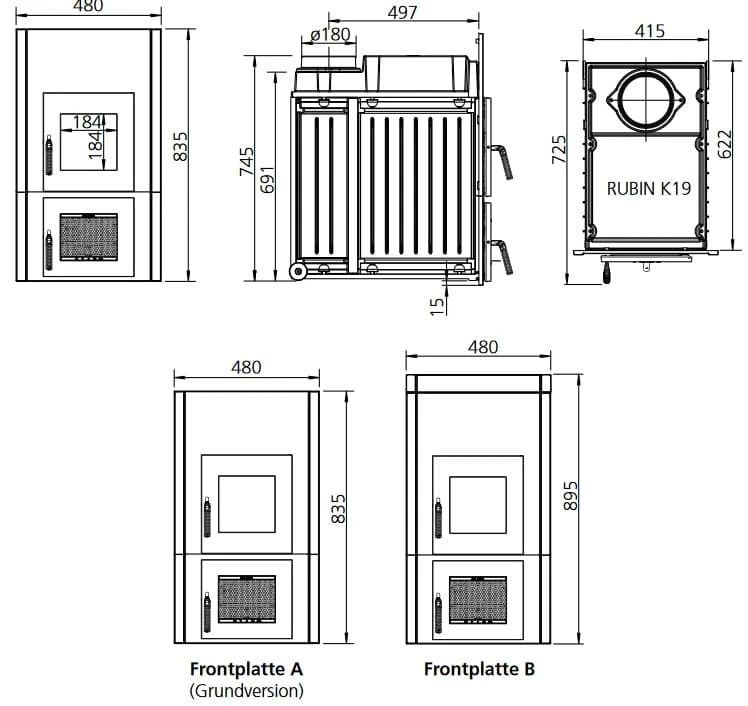

Abmessungen (HxBxT)	74,3 x 41,5 x 62,2 cm
Frontplatte (HxB)	83,5 x 48,0 cm / 89,5 x 48,0 cm
Türanschlag	wechselbar (werkseitig rechts)
Gewicht	245 kg
Material	Gusseisen
Rauchrohranschluss (Ø)	180 mm
Brennstoffe	Holz (bis 50 cm Scheitlänge), Braunkohlebriketts (mit Rosteinrichtung)



Highlights





Feuerungswärmeleistung	31 kW
für Mehrfachbelegung des Schornsteins geeignet	Ja
Geprüft nach	DIN EN 13229



Daten für den Schornsteinfeger nach DIN EN 13384



Abgasmassenstrom (Holz-/Kohlefeuerung)	11 g/s
Abgastemperatur am Rauchrohrstutzen	255 °C
Erforderlicher Förderdruck	12 Pa
Verbrennungsluftbedarf	40 m³/h
Erforderlicher Umluftquerschnitt	1677 m²
Erforderlicher Zuluftquerschnitt	2012 m²
Erforderliche Dämmstoffdicke zur Decke	14 cm *
Erforderliche Dämmstoffdicke zur Anbauwand	15 cm
Erfüllte Verordnungen	BImSchV Stufe 1 und 2; München, Österreich (ab 2015), Schweiz

* nicht erforderlich bei Abstand von mind. 50 cm zwischen Heizkammerverkleidung und Raumdecke



Hinweise



Direkter Anschluss an den Schornstein nicht zulässig. Anschluss nur in Verbindung mit Nachheizkasten oder Nachheizfläche möglich.



Weiterführende Informationen

Herstellererklärung

Bedienungsanleitung

Aufstellanleitung



HINWEIS: Sperrgut mit Speditionsversand.



Technische Änderungen und Irrtümer vorbehalten
