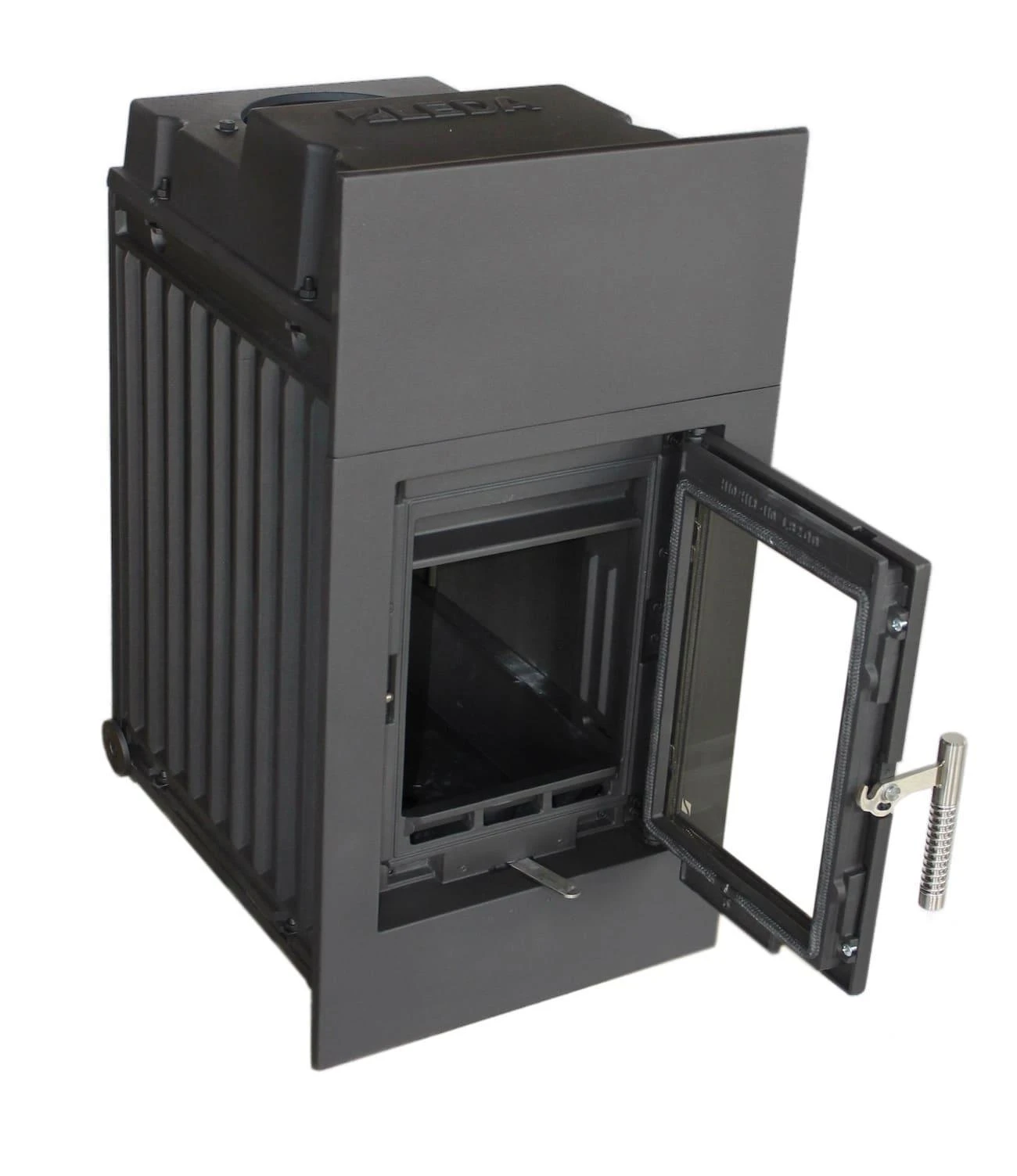

Kachelofeneinsatz LEDA Diamant H10

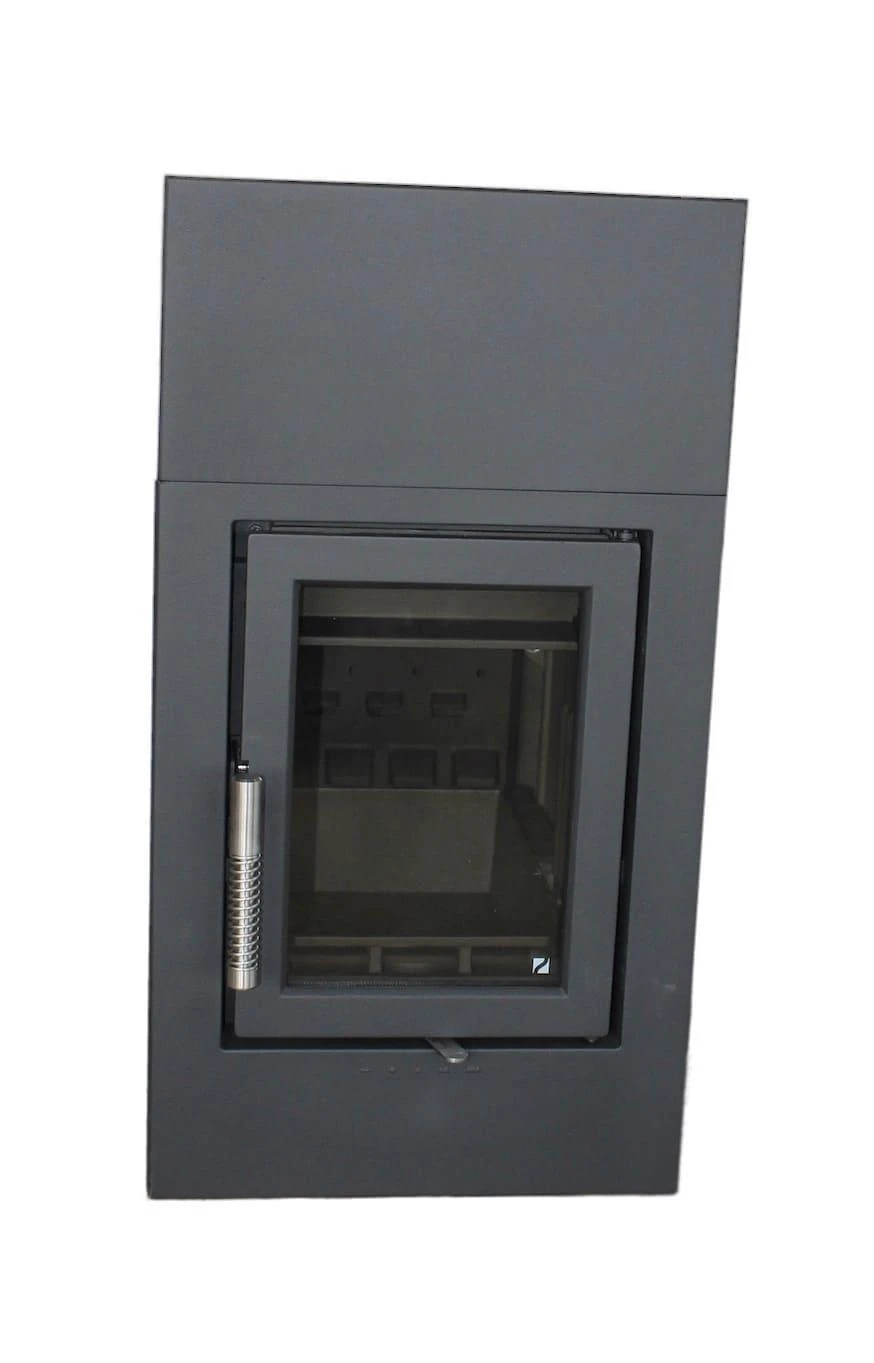

Der Kachelofeneinsatz Diamant H10 des deutschen Traditionsunternehmens LEDA überzeugt mit besten Eigenschaften hinsichtlich Qualität und Brennverhalten sowie Energieeffizienz. Es handelt sich um ein Produkt in Premium-Qualität geeignet für den Betrieb in bestehenden sowie neu errichteten Warmluftkachelöfen mit Nachheizflächen oder Nachheizkästen, für Kachelöfen über 2 Geschosse und Hypokaustenanlagen. Die besonders zurückhaltend und geradlinig designte Front mit klassisch-neutralen Linien macht den Diamant H10 zu einem Kachelofeneinsatz, dessen Optik mit jedem Wohnstil harmoniert. Die optional erhältlichen Anbauleisten für die Frontplatte ermöglichen eine Eignung für viele bestehende Kachelofenbauten und deren Heizeinsatzöffnung. Das besondere Plus des Diamant H10 ist der Anschluss an die externe Frischluftzufuhr.
Der Kachelofeneinsatz Diamant H10 ist mit 2 verschiedenen Nennwärmeleistungsstufen und Rauchrohrstutzendurchmessern sowie Anbauleisten für 4 verschiedene Frontplattengrößen zur Auswahl bei Kaminprofi24 erhältlich.



Merkmale



Nennwärmeleistung	7 kW / 9 kW
Wirkungsgrad	≥ 80 %
Energieeffizienzklasse	A+

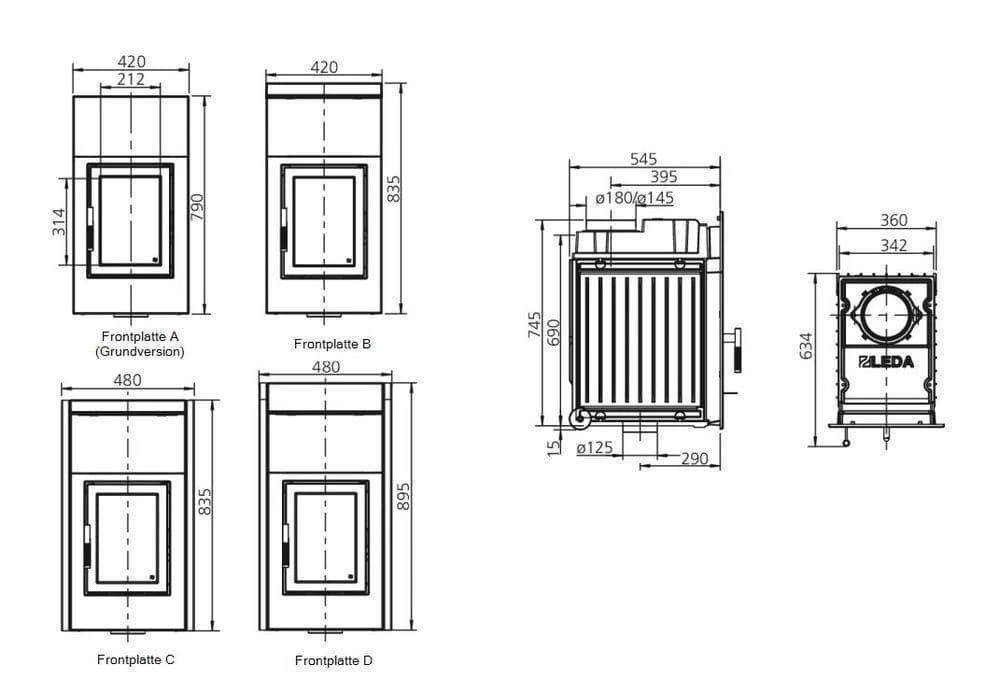

Abmessungen (HxBxT)	74,5 x 36,0 x 54,4 cm
Frontplatte (HxB)	79,0 x 42,0 cm / 83,5 x 42,0 cm / 83,5 x 48,0 cm / 89,5 x 48,0 cm
Türanschlag	wechselbar (werkseitig rechts)
Gewicht	181 kg / 182 kg
Material	Gusseisen
Rauchrohranschluss (Ø)	145 mm / 180 mm
Frischluftstutzen (Ø)	125 mm
Brennstoffe	Holz (bis 33 cm Scheitlänge)



Highlights





Feuerungswärmeleistung	16 kW / 23 kW
für Mehrfachbelegung des Schornsteins geeignet	Ja
Geprüft nach	DIN EN 13229



Daten für den Schornsteinfeger nach DIN EN 13384



Abgasmassenstrom (Holz-/Kohlefeuerung)	7,5 g/s / 9 g/s
Abgastemperatur am Rauchrohrstutzen	525 °C / 590 °C
Erforderlicher Förderdruck	12 Pa
Verbrennungsluftbedarf	30 m³/h / 38 m³/h
Erforderlicher Umluftquerschnitt	1074 cm² / 1463 cm²
Erforderlicher Zuluftquerschnitt	1155 m² / 1587 cm²
Erforderliche Dämmstoffdicke zur Decke	110 mm
Erforderliche Dämmstoffdicke zur Anbauwand	110 mm
Erfüllte Verordnungen	BImSchV Stufe 1 und 2; München, Schweiz



Hinweise



Direkter Anschluss an den Schornstein nicht zulässig. Anschluss nur in Verbindung mit Nachheizkasten oder Nachheizfläche möglich.



Weiterführende Informationen

Bedienungsanleitung

Aufstellanleitung

Herstellerklärung 7 kW

Herstellerklärung 9 kW



HINWEIS: Sperrgut mit Speditionsversand.



Technische Änderungen und Irrtümer vorbehalten
